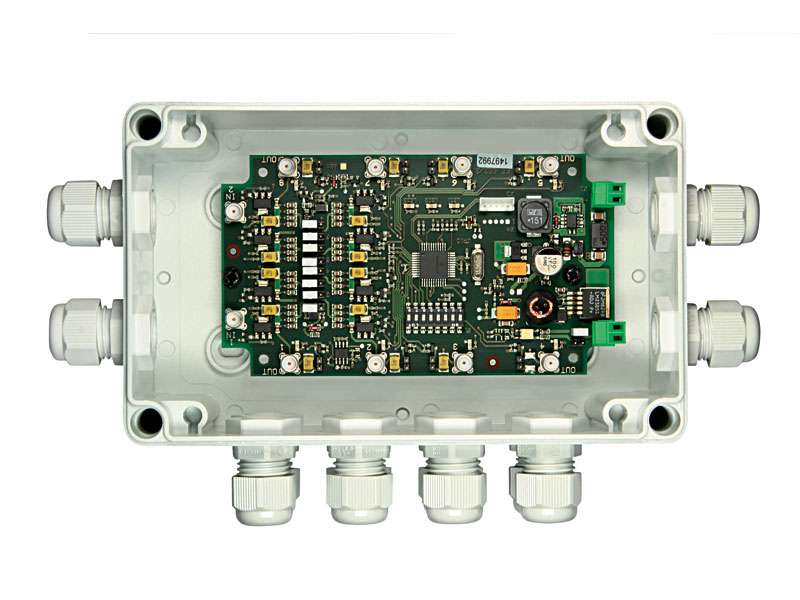

Multiplexor electrónico en caja de plástico industrial para hasta 8 antenas HF a 13,56 MHz de 50 Ohmios » ISC.ANT.MUX

Multiplexor electrónico en caja de plástico industrial para hasta 8 antenas HF a 13,56 MHz de 50 Ohmios | ISC.ANT.MUX
Multiplexor electrónico en caja de plástico industrial para antenas HF a 13,56 MHz de 50 Ohmios con una potencia máxima permitida de hasta 10 Watios. Permite la conexión y activación/desactivación de hasta 8 antenas a un lector en modo simple o dual. Es posible conectar varios multiplexores en cascada ampliando el número de antenas. La conmutación es posible vía una señal de disparo externo o por comandos desde los lectores i-scan. Dispone de 2 entradas y 8 salidas RF con conectores SMA.

Destacados

  • Equipos para realizar configuraciones complejas
  • Con caja industrial o módulo para integrar
  • Electrónica para fabricarse antenas a medida

Descripción

Los componentes necesarios para crear conjuntos con más de 1 antena son:

- Módulo electrónico multiplexor para 4 o 8 antenas
- Multiplexor electrónico con caja para 8 antenas
- Módulo divisor de potencia
- Módulo divisor de potencia con caja

Los componentes para fabricarse antenas HF a medida son:

- Módulo electrónico de sintonización manual
- Módulo electrónico de sintonización manual con interruptor de apertura del circuito
- Módulo electrónico de sintonización dinámico

Descargar PDF
  • Especificaciones técnicas
    Aplicaciones típicas multiplexor electrónico de 8 canales para antenas 13,56 MHz
    Montaje caja industrial
    Dimensiones (A x L x H) 182 x 110 x 90 mm
    Caja plástico con frontal translúcido
    Protección IP65
    Color blanco claro
    Peso aproximadamente 550 gramos
    Alimentación 12 - 24 V DC
    Consumo máximo 4 W
    MTBF --
    Temperatura de trabajo de -25° C hasta 65° C
    Temperatura de almacenamiento de -40° C hasta 80° C
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF máximo 10 W
    Impedancia 50 Ohmios
    SWR --
    Inductancia --
    Factor Q --
    Atenuación máximo 0,5 dB por canal
    Conmutación electrónica, inferior a 1 ms. Activada mediante comandos desde los lectores i-scan vía el cable de antena o mediante trigger externo
    Entradas / Salidas 2 entradas y 8 salidas RF 50 Ohmios y 1 entrada optoacoplada (5-24V DC / 20 mA) como trigger externo (pulso entre 1-100 ms)
    Interface --
    Conector tipo SMA hembra (50 Ω) para las entradas/salidas RF y regleta para alimentación y entrada optoacoplada
    Indicadores 1 led por cada canal RF y 3 leds adicionales de operación
    Firmware actualizable no
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .NET, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares: EN 61000-6-3, EN 61000-6-2, EN 60068-2-6, EN 60068-2-27, CE y RoHS
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Manual de instalación multiplexor ISC.ANT.MUX 09-09-2014 Descargar
    Manual de sistema ISC.ANT.MUX y ISC.DAT 09-09-2014
    Nota de aplicación - Túnel RFID HF 09-09-2014
    Nota de aplicación - Estanterías inteligentes RFID HF 09-09-2014
    Declaración de Conformidad UE - ISC.ANT.MUX 13-07-2017 Descargar
  • Software / Firmware
    Nombre Versión Fecha Descarga
    Software Demostración Multiplexor V 3.00.00 04-03-2016
