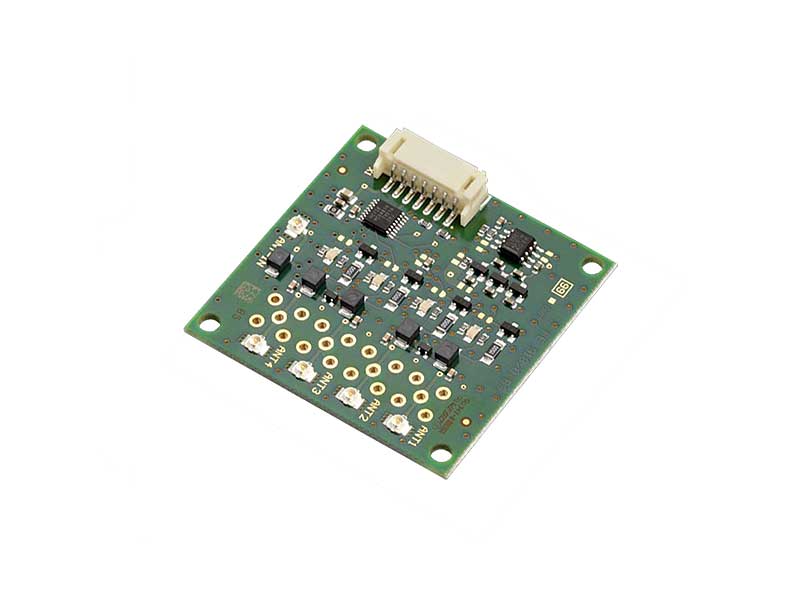

Módulo multiplexor electrónico hasta 4 antenas HF a 13,56 MHz de 50 Ohmios para el lector CPR74 » CPR.ANT.MUX.M4

Módulo multiplexor electrónico hasta 4 antenas HF a 13,56 MHz de 50 Ohmios para el lector CPR74 | CPR.ANT.MUX.M4
Módulo multiplexor electrónico de antenas HF a 13,56 MHz de 50 Ohmios (max. 500 mW) para el lector CPR74. Permite la conexión y activación/desactivación de hasta 4 antenas desde el lector CPR74 en modo simple. La conmutación de las antenas sólo es posible vía comandos desde el lector CPR74 a través de las entradas/salidas disponibles. Dispone de 1 entrada RF y 4 salidas RF con conectores U.FL.

Destacados

  • Multiplexor electrónico de 4 antenas para los lectores CPR74
  • Soporta tags ISO15693, ISO18000-3 modos 1 y 3, ISO14443A/B y NFC
  • Controlado mediante comandos desde el lector CPR74
  • Alimentado desde el lector CPR74
  • SDK's disponibles para distintos entornos de desarrollo
  • Protocolo común a todos los equipos RFID classic-pro e i-scan HF y UHF

Descripción

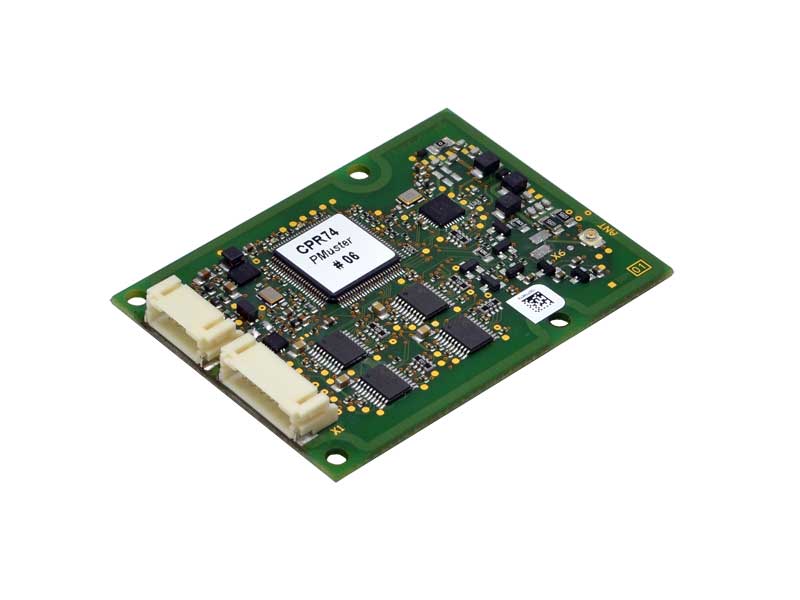

El multiplexor CPR.ANT.MUX.M4 permite conectar hasta 4 antenas externas al lector CPR74. De este modo podemos conseguir hasta 5 zonas de lectura con el lector CPR74 (1 interna + 4 externas).

La selección de la antena activa se realiza a través de las entradas/salidas del lector, mediante comandos directos desde el equipo. El multiplexor dispone de conectores U.FL para una fácil y segura conexión de las antenas. Sólo es posible la activación simultanea de una única antena.

El multiplexor se puede montar directamente sobre el lector CPR74 con la ayuda de separadores adicionales, ya que la posición de sus puntos de anclaje son coincidentes.

Descargar PDF
  • Especificaciones técnicas
    Montajeequipo OEM (PCB sin encapsular)
    Dimensiones (A x L x H)50 x 68 x 10 mm
    Pesoaproximadamente 12 gramos
    Alimentación5 V DC ± 5%
    Consumo< 40 mA
    MTBF500.000 horas
    Temperatura de trabajode -25° C hasta 70° C
    Temperatura de almacenamientode -40° C hasta 85° C
    Humedad0% a 95% sin condensación
    Frecuencia de operación13,56 MHz
    Potencia de transmisión RF500 mW
    Antena externasi con multiplexor integrado, soporta antenas 50 Ohm con conector U.FL
    Conmutaciónmediante entradas/salidas del lector CPR74, activadas mediante comandos directos al lector
    Entradas / Salidas1 entrada y 4 salidas RF 50 Ohmios
    Conectortipo U.FL (50 Ω) para las entradas/salidas RF y JST PH 7 posiciones para control y alimentación
    Indicadores1 led para cada canal RF
    Certificacionescumple las siguientes regulaciones y estándares: EN 301 489, EN 62368, CE, WEE 2002/96/EC, RoHS 2011/65/EC
    Garantía1 año
  • Documentación
    Nombre Fecha Descarga
    Manual de instalación CPR.ANT.MUX.M4 03-05-2017 Descargar
