Módulo de sintonización dinámico con interruptor de apertura del circuito para el diseño de una antena HF a 13,56 MHz de 50 Ohmios » ISC.DAT-A

Módulo de sintonización dinámico con interruptor de apertura del circuito para el diseño de una antena HF a 13,56 MHz de 50 Ohmios | ISC.DAT-A
Módulo de sintonización dinámico con interruptor de apertura del circuito para el diseño de una antena HF a 13,56 MHz de 50 Ohmios con una potencia máxima permitida de 10 Watios. El interruptor interno, nos permite abrir el circuito de la antena para evitar acoplamientos entre antenas cercanas. Integra un conector SMA para la conexión al lector. La sintonización se realiza dinámicamente mediante comandos directos desde el lector.

Destacados

  • Equipos para realizar configuraciones complejas
  • Con caja industrial o módulo para integrar
  • Electrónica para fabricarse antenas a medida

Descripción

Los componentes necesarios para crear conjuntos con más de 1 antena son:

- Módulo electrónico multiplexor para 4 o 8 antenas
- Multiplexor electrónico con caja para 8 antenas
- Módulo divisor de potencia
- Módulo divisor de potencia con caja

Los componentes para fabricarse antenas HF a medida son:

- Módulo electrónico de sintonización manual
- Módulo electrónico de sintonización manual con interruptor de apertura del circuito
- Módulo electrónico de sintonización dinámico

Descargar PDF
  • Especificaciones técnicas
    Aplicaciones típicas sintonizador dinámico para diseñar una antena específica para una aplicación. El ajuste se realiza dinámicamente mediante comandos directos desde los lectores i-scan
    Montaje equipo OEM (PCB sin encapsular)
    Dimensiones (A x L x H) 118 x 90 x 19 mm
    Caja --
    Protección --
    Color --
    Peso aproximadamente 100 gramos
    Alimentación 7 - 12 V DC, a través del cable de antena desde los equipos i-scan
    Consumo máximo 150 mA
    MTBF --
    Temperatura de trabajo de -25° C hasta 75° C
    Temperatura de almacenamiento de -40° C hasta 80° C
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF máximo 10 W
    Impedancia 50 Ohmios
    SWR --
    Inductancia 0,7 - 2,5 μH
    Factor Q 10 - 50
    Atenuación --
    Conmutación interruptor electrónico para la activación/desactivación del lazo de la antena
    Entradas / Salidas 3 salidas de colector abierto (5 VDC / max. 15 mA)

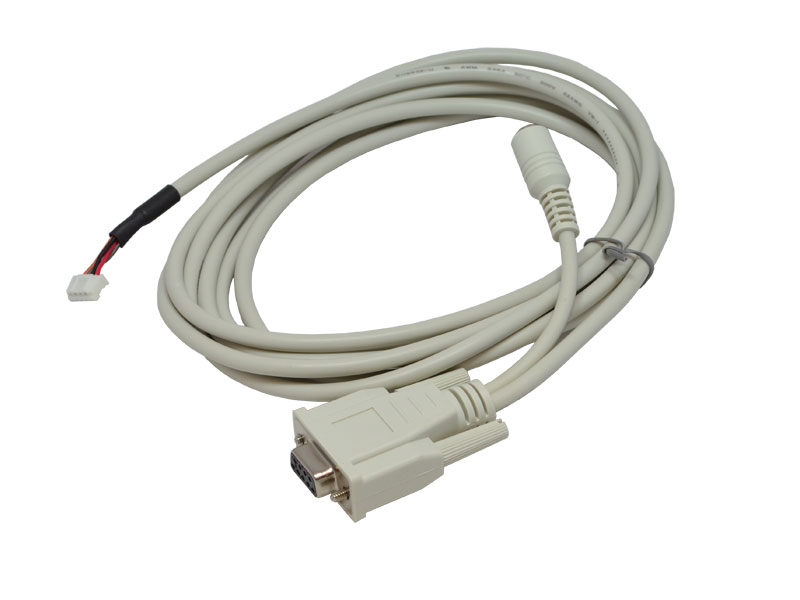

    Interface RS232-TTL, sólo para la actualización del firmware del sintonizador
    Conector tipo SMA hembra (50 Ω) RG58 para la conexión al lector, conector de cable D2-9mm para la conexión del lazo de la antena y conector JST para la actualización del firmware
    Indicadores 2 leds (rojo y verde)
    Firmware actualizable si
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .NET, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares: EN 61000-6-3, EN 61000-6-2, EN 60068-2-6, EN 60068-2-27, CE y RoHS
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Manual de instalación sintonizador dinámico ISC.DAT 09-09-2014
    Manual de sistema ISC.ANT.MUX y ISC.DAT 09-09-2014
    Nota de aplicación - Tabla de conversión sintonizadores dinámicos a manuales (español) 09-09-2014
    Nota de aplicación - Tabla de conversión sintonizadores dinámicos a manuales (inglés) 09-09-2014
    Nota de aplicación - Túnel RFID HF 09-09-2014
    Nota de aplicación - Estanterías inteligentes RFID HF 09-09-2014
    Declaración de Conformidad UE - ISC.DAT 13-07-2017 Descargar
  • Software / Firmware
    Nombre Versión Fecha Descarga
    Software de sintonización para antenas dinámicas V 1.02.03 25-03-2020
