Módulo antena externa para lectores MIFARE®, ISO14443 y ISO15693 de 13,56 MHz de 100 x 100 mm con conector U.FL » ISC.ANT100/100-UFL-A

Antena externa 100x100mm para los lectores classic-pro e i-scan a 13,56 MHz. Diseñada para aplicaciones genéricas con tags ISO15693, MIFARE® y ISO14443, con un factor Q=12. La antena se suministra sintonizada y se puede re-sintonizar en el entorno de la instalación, a través de los condensadores regulables integrados. La conexión con el lector es a través del conector U.FL mediante un cable adicional.

Destacados

Descripción

Las antenas externas de 50 Ohmios se suministran sintonizadas. La instalación cerca de elementos metálicos modifica las ondas electromagnéticas por lo que se deben re-sintonizar a través del condensador regulable integrado. Para ello suministramos la documentación precisa para realizar esta operación.

Las antenas externas disponen de un conector U.FL o bien se conectan directamente con el módulo RFID. Disponemos de varios modelos según necesidades de potencia, área de lectura, tamaño y tipo de aplicación.

La antena circular de 85 mm de diámetro tiene un excelente rendimiento con el chip MIFARE® DESFire® y móviles NFC, a la máxima velocidad soportada (848 kbit/s).

Adicionalmente podemos diseñar antenas a medida de los requisitos del cliente.
  • Especificaciones técnicas
    Montaje equipo OEM (PCB sin encapsular)
    Dimensiones (A x L x H) 100 x 100 x 5 mm
    MTBF
    Temperatura de trabajo de -25° C hasta 70° C
    Temperatura de almacenamiento
    Humedad 95% sin condensación
    Frecuencia de operación
    Potencia de transmisión RF máximo 1 W
    Velocidad de transferencia de datos RF hasta 212 kbit/s
    Antena integrada si, antena 50 Ohm ajustable al entorno de la instalación con un factor Q=12
    Distancia de lectura hasta 14 cm
    Conector U.FL
    Certificaciones cumple regulaciones y estándares europeos: CE, WEEE 2002/96/EC y RoHS 2002/95/EC
    Garantía 1 año
    Aplicaciones típicas ideal para aplicaciones que requieran mayor distancia de lectura
  • Accesorios

    • ISC.ANT.C02-A

      Cable coaxial para antenas RFID HF y UHF de 50 Ohm con una longitud de 20 centímetros y conectores U.FL en ambos extremos.

    • ISC.ANT.C05-A

      Cable coaxial para antenas RFID HF y UHF de 50 Ohm con una longitud de 50 centímetros y conectores U.FL en ambos extremos.

    • ISC.ANT.C10-A

      Cable coaxial para antenas RFID HF y UHF de 50 Ohm con una longitud de 100 centímetros y conectores U.FL en ambos extremos.

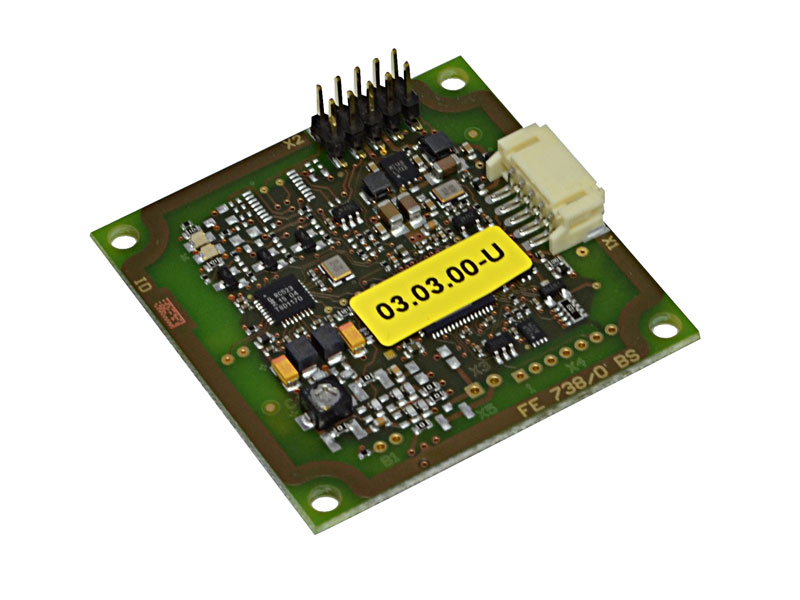

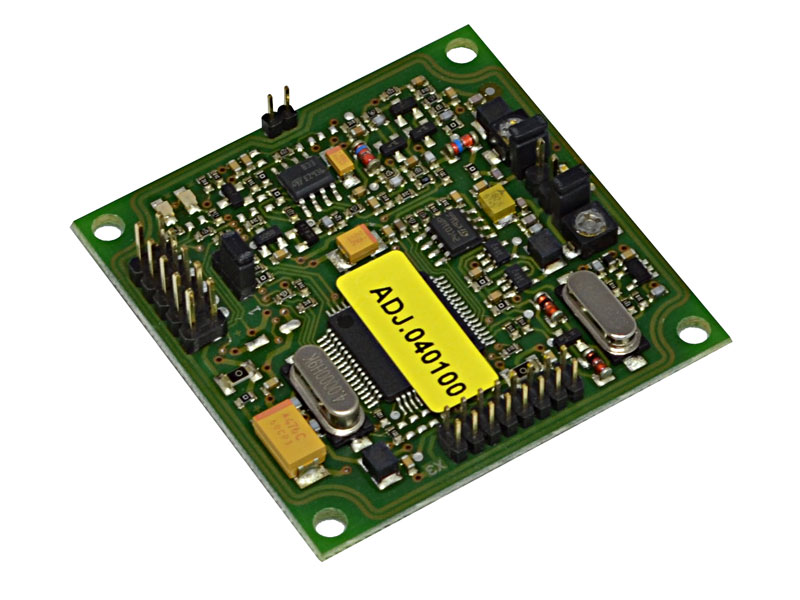

    • ISC.M02.M8-B

      El módulo lector/grabador ISC.M02.M8 es el equipo idóneo para integrar en equipos. Diseñado para la conexión de hasta 8 antenas externas, gracias a su multiplexor integrado. El módulo dispone de comunicaciones RS232-LVTTL. Soporta tags ISO15693 e ISO18000-3 modo 1.
