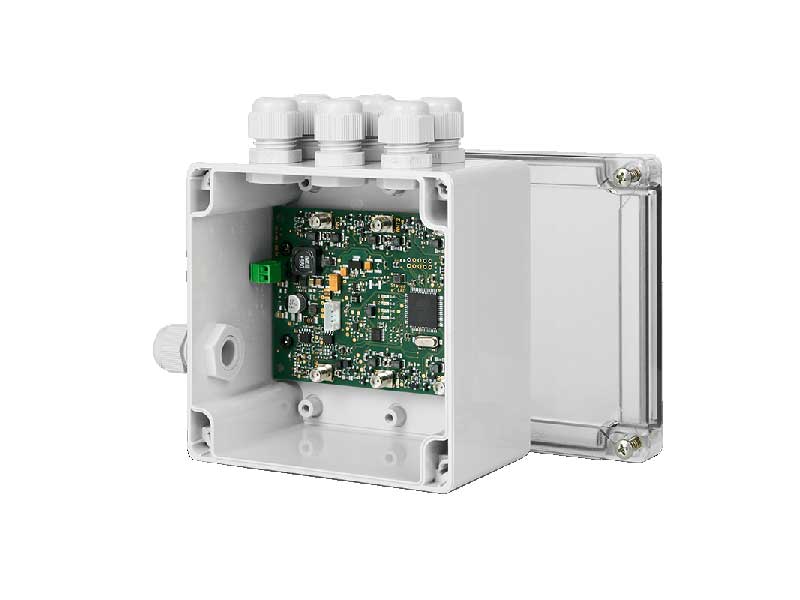

Multiplexor electrónico en caja de plástico industrial para hasta 5 antenas HF a 13,56 MHz de 50 Ohmios » ANT.MUX.5

Multiplexor electrónico en caja de plástico industrial para antenas HF a 13,56 MHz de 50 Ohmios con una potencia máxima permitida de hasta 10 Watios. Permite la conexión y activación/desactivación de hasta 5 antenas a un lector en modo simple o dual. Es posible conectar varios multiplexores en cascada ampliando el número de antenas. La conmutación es posible vía una señal de disparo externo o por comandos desde los lectores i-scan. Dispone de 2 entradas y 5 salidas RF con conectores SMA.

Destacados

Descripción

Los componentes necesarios para crear conjuntos con más de 1 antena son:

- Módulo electrónico multiplexor para 4 o 8 antenas
- Multiplexor electrónico con caja para 8 antenas
- Módulo divisor de potencia
- Módulo divisor de potencia con caja

Los componentes para fabricarse antenas HF a medida son:

- Módulo electrónico de sintonización manual
- Módulo electrónico de sintonización manual con interruptor de apertura del circuito
- Módulo electrónico de sintonización dinámico
  • Especificaciones técnicas
    Aplicaciones típicas --
    Montaje --
    Dimensiones (A x L x H) 125 x 120 x 85 mm
    Caja Sí
    Protección IP65
    Color --
    Peso 400 gr
    Alimentación 12 - 24 V DC
    Consumo máx. 4W
    MTBF --
    Temperatura de trabajo -25ºC hasta +65ºC
    Temperatura de almacenamiento -40ºC hasta +80ºC
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF máx. permitida por canal 8W
    Impedancia N/A
    SWR N/A
    Inductancia N/A
    Factor Q N/A
    Atenuación máx. 0,5 dB por canal
    Conmutación switch electrónico; velocidad de switching < 1ms
    Entradas / Salidas N/A
    Interface se comunica con lectores FEIG, vía input RF
    Conector 1 x input SMA 50 Ohm, 5 x output SMA 50 Ohm
    Indicadores 1 x LED por canal, 4 x LED (RUN / HF / Communication / Error))
    Firmware actualizable N/A
    Herramientas de desarrollo N/A
    Certificaciones EN 61000-6-3, EN 61000-6-2, EN 60068-2-6, EN 60068-2-27
    Garantía 1 año
  • Documentación
    Nombre Fecha
    Manual de instalación multiplexor ISC.ANT.MUX.M4 09-09-2014
    Manual de instalación multiplexor ISC.ANT.MUX.M8 09-09-2014
    Manual de instalación multiplexor ISC.ANT.MUX 09-09-2014
    Manual de sistema ISC.ANT.MUX y ISC.DAT 09-09-2014
    Nota de aplicación - Túnel RFID HF 09-09-2014
    Nota de aplicación - Estanterías inteligentes RFID HF 09-09-2014
  • Software / Firmware
    Nombre Versión Fecha
    Software Demostración Multiplexor V 3.00.00 04-03-2016
