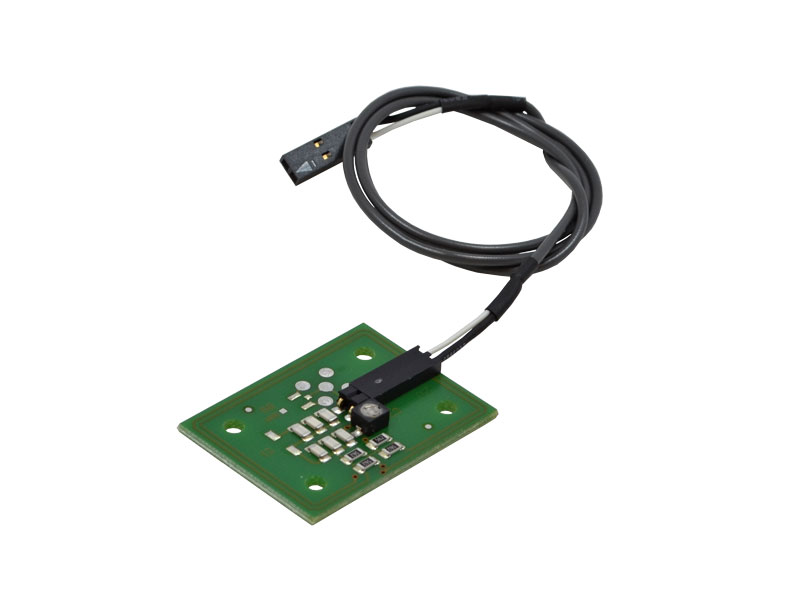

Módulo antena externa para lectores ISO15693, MIFARE® y ISO14443 de 13,56 MHz de 40 x 30 mm » ISC.ANT40/30-A

Antena externa 40x30mm para los lectores i-scan y classic-pro a 13,56 MHz. Diseñada para aplicaciones genéricas con tags ISO15693, MIFARE® y ISO14443, con un factor Q=12. La antena se suministra sintonizada y se puede re-sintonizar en el entorno de la instalación, a través de los condensadores regulables integrados. La conexión con el lector es a través del cable incluido con conector de pins.

Destacados

Descripción

Las ventajas de incorporar una antena externa a un lector son básicamente 2. Por un lado en sitios con espacio reducido permite ubicar la antena y el lector separado y por otro lado una antena externa ofrece un mayor rendimiento en la distancia de lectura/grabación.

Estas antenas externas se pueden conectar a través de un conector enchufable a 2 pines o utilizando el modelo con conector U.FL

Las antenas vienen completamente sintonizadas pero se recomienda ajustarlas a través del potenciómetro ya que habitualmente el entorno modifica el campo magnético. Por otro lado se recomienda no instalar las antenas junto elementos metálicos.

Adicionalmente podemos diseñar antenas a medida de los requisitos del cliente.
  • Especificaciones técnicas
    Montaje equipo OEM (PCB sin encapsular)
    Dimensiones (A x L x H) 40 x 30 x 6 mm
    MTBF --
    Temperatura de trabajo de -25° C hasta 70° C
    Temperatura de almacenamiento de -40° C hasta 85° C
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF máximo 1 W
    Velocidad de transferencia de datos RF hasta 424 kbit/s
    Antena integrada si, antena 50 Ohm ajustable al entorno de la instalación con un factor Q=12
    Distancia de lectura hasta 7 cm
    Conector conector tipo pin de 2 posiciones con cable coaxial de 50 cm incluido
    Certificaciones cumple regulaciones y estándares europeos: CE, WEEE 2002/96/EC y RoHS 2002/95/EC
    Garantía 1 año
  • Accesorios

    • ISC.ANT.BC-A

      Cable para antenas RFID HF de 50 Ohm con una longitud de 1,50 metros y conector de pines / SMA Macho.

    • ISC.MRM102-A

      Módulo lector/grabador de media distancia RS232 para tags de 13,56 MHz con conexión de una antena externa HF de 50 ohmios. Según la antena utilizada, permite leer y grabar tags hasta los 40 cm. Integra un led bicolor y está diseñado para su uso en integración. Soporta tags ISO15693 e ISO18000-3 modos 1 y 3.

La información contenida en este documento está sujeta a cambios sin previo aviso. Nada de lo contenido en el presente documento podrá ser interpretado como una garantía adicional. FQ no se responsabiliza de los errores u omisiones técnicos o editoriales que pudiera contener el presente documento.
