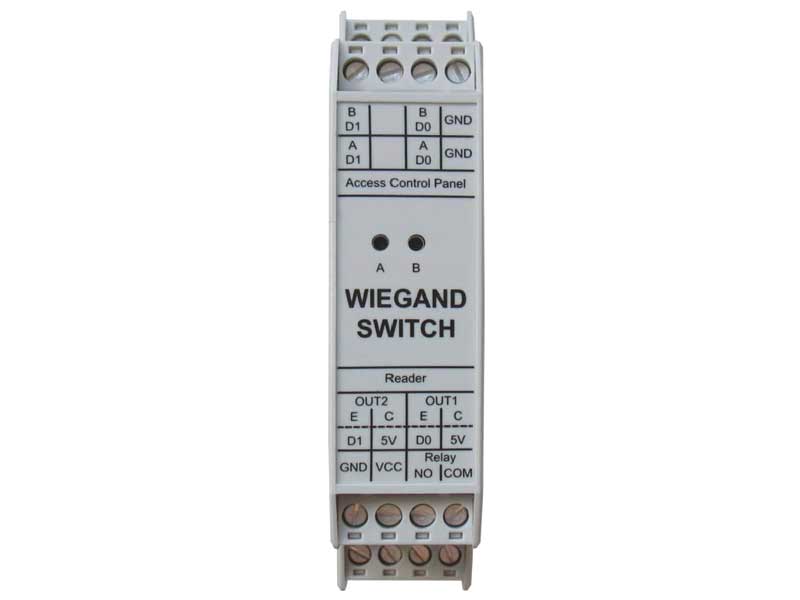

Switch Wiegand para lectores UHF de largo alcance » ISC.LR.WS-A

Switch Wiegand para lectores UHF de largo alcance | ISC.LR.WS-A
Switch Wiegand apto para trabajar con los lectores UHF industriales de largo alcance ISC.LRU1002, ISC.LRU3000 e ISO.LRU3500. Especialmente diseñado para el control de acceso automatizado de vehículos que tienen una controladora con comunicaciones Wiegand, permite controlar dos barreras con un único lector.

Destacados

  • El switch permite el uso de un único lector para dos carriles
  • Solución más sencilla y económica para dos carriles
  • El switch se puede alimentar de la salida I/O del propio lector ISC.LRU1002
  • En el caso de los lectores ISC.LRU3X00 necesita una fuente externa
  • El switch mejora la señal en caso de problemas de comunicación entre la controladora y el lector
  • Tiene dos LED's verdes para indicar la salida activa
  • Carcasa preparada para montaje en carril DIN simétrico (Top Hat Rail)

Descripción

Este switch permite gestionar el control de acceso automatizado de vehículos con un único lector. Está pensado para aquellas instalaciones de dos barreras que están gestionadas con una controladora con comunicaciones Wiegand. El switch envía la señal Wiegand del lector RFID a dos inputs diferentes de la controladora. Dependiendo de la lectura que haga cada una de las antenas, el relé del lector se cierra o se abre, y de esta manera el lector UHF controla las salidas del switch Wiegand. También es posible el uso de varias antenas por cada carril.

Las salidas del switch están controladas por el relé del lector UHF. La apertura/clausura de dicho relé dependerá de la lectura de tag que haya hecho cada antena en particular y esto se configura en el lector.

Descargar PDF
  • Especificaciones técnicas
    Dimensiones (A x L x H) 99 mm x 90 mm x 22,5 mm
    Caja Poliamida; para montaje en carril DIN (Top Hat Rail)
    Protección -
    Color RAL 7035 (gris claro)
    Peso 0,9 Kg
    Alimentación 12 a 24 V DC +/- 20%
    Consumo típicamente < 80 mA
    Temperatura de trabajo de -25º C hasta +55º C
    Temperatura de almacenamiento de -40º C hasta +85º C
    Humedad de 5% hasta 95% sin condensación
    Frecuencia de operación -
    Potencia de transmisión RF -
    Antena integrada -
    Antena externa -
    Distancia de lectura -
    Transponders soportados -
    Interface -
    Conector -
    Entradas / Salidas 2 salidas; 5 V TTL (D0, D1)
    Modos de operación -
    Driver -
    Sistema operativo interno -
    Caracteristicas adicionales Lectores soportados: ISC.LRU1002, ISC.LRU3000, ISC.LRU3500
    Herramientas de desarrollo -
    Certificaciones Cumple estándar EMC EN 301 489; seguridad EN 32 368
    Garantía 1 año
    GolpesEN 60068-2-27; aceleración 30 g
    VibraciónEN 60068-2-6; desde 10 Hz hasta 150 Hz: 0,075 mm/1g
  • Documentación
    Nombre Fecha Descarga
    Manual del software ISOStart 20-11-2018 Descargar
    Nota de aplicación - NXP UCODE DNA con lectores FEIG UHF 30-08-2024
    Manual de instalación ISC.LR.WS-A 30-08-2024
  • Software / Firmware
    Nombre Versión Fecha Descarga
    Driver OBID USB para Windows 7 V 2.50 30-08-2024
    Driver OBID USB para Windows 10 V 3.26 28-08-2024
  • Notas técnicas

    1. En los lectores UHF de medio y largo alcance de Feig, hay un led de estado de color rojo llamado “Warning”, es decir, que cuando se ilumina nos está avisando de que algo no está bien. ¿Qué pasa cuando se ilumina? ¿Qué podemos hacer para solucionarlo?

    Acceder a la nota técnica

    2. Durante la instalación de los lectores UHF ISC.LRU1002-EU, ISC.LRU3000-EU e ISC.LRU3500-EU con las antenas UHF, puede darse la situación de necesitar poner cables de antena largos. ¿Cuál es la longitud de los cables UHF y la máxima potencia permitida?

    Acceder a la nota técnica
