Módulo lector/grabador para transponders UHF, con dos antenas externas y comunicaciones RS232-TTL o USB » ISC.MU02.02-CU

Módulo lector/grabador para transponders UHF, con dos antenas externas y comunicaciones RS232-TTL o USB | ISC.MU02.02-CU

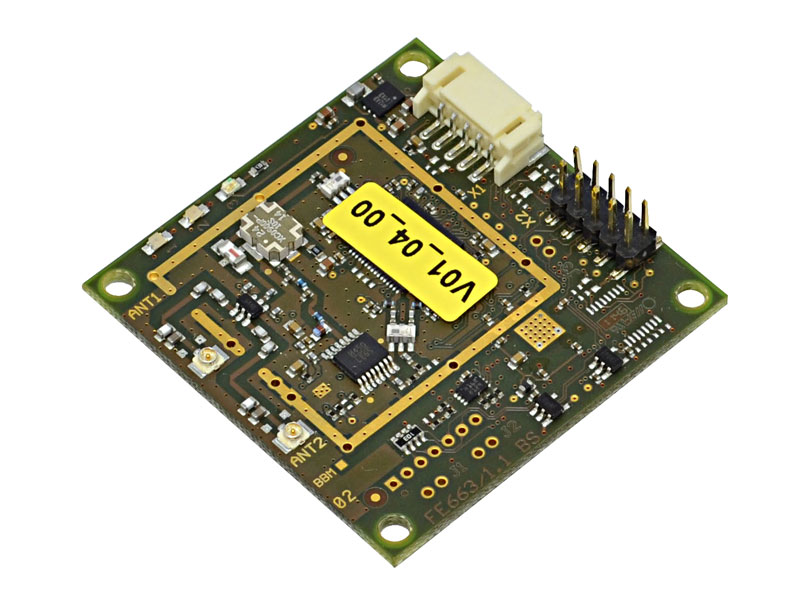

Módulo OEM lector/grabador de corta distancia para tags UHF EPC C1 Gen 2 e ISO 18000-6-C (este último requiere un código de activación). Tiene 2 conectores U.FL para antenas externas. A pesar de su pequeño tamaño, puede emitir hasta 170 mW de potencia RF (configurable), por lo que puede llegar a leer tags hasta una distancia de 2 metros, dependiendo del tipo de antena conectada y del tag que se quiera leer. Las comunicaciones son RS232-TTL o bien USB.

Destacados

  • Multiplexor integrado
  • 2 salidas para antenas externas
  • Diferentes modos de potencia
  • Bajo consumo
  • Pin de apagado
  • 4 tipos de interface
  • Certificaciones internacionales
  • Pequeñas dimensiones

Descripción

Los módulos UHF en formato placa electrónica para integrar ISC.MU02 Series ofrecen un rendimiento excelente a través de antenas externas para leer los tags EPC Class1 Gen2.

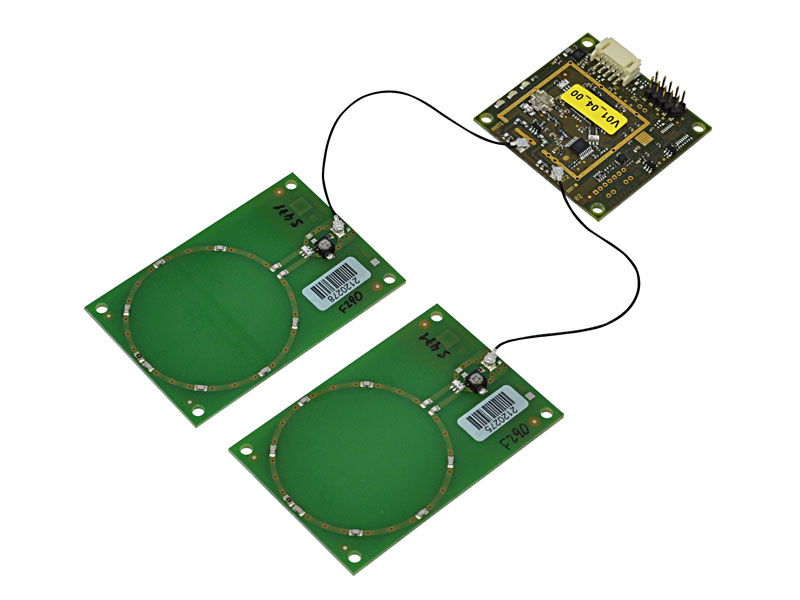

Estos módulos lectores/grabadores disponen de un multiplexor integrado permitiendo conectar hasta 2 antenas. La potencia de transmisión es ajustable vía software y dispone de un pin de apagado desde la aplicación.

Estos módulos se alimentas a 5 V DC y las comunicaciones que ofrecen son: RS232-V24 y Data-Clock o RS232-LVTTL y USB 2.0

Opcionalmente y bajo demanda se puede suministrar con 3 led's indicadores de estado.

Aplicaciones: integración en equipos portátiles e impresoras, terminales de controles de acceso, etc.

Descargar PDF
  • Especificaciones técnicas
    Montaje equipo OEM (PCB sin caja)
    Dimensiones (A x L x H) 50 mm x 50 mm x 14 mm
    Peso aproximadamente 10 gramos
    Alimentación 5 V DC +/- 5%
    Consumo máximo 2 W
    Temperatura de trabajo de -25º C hasta +55º C
    Temperatura de almacenamiento de -25º C hasta +85º C
    Humedad de 5% hasta 95% sin condensación
    Frecuencia de operación de 860 MHz a 960 MHz
    Potencia de transmisión RF máximo 170 mW (configurable)
    Antena integrada no

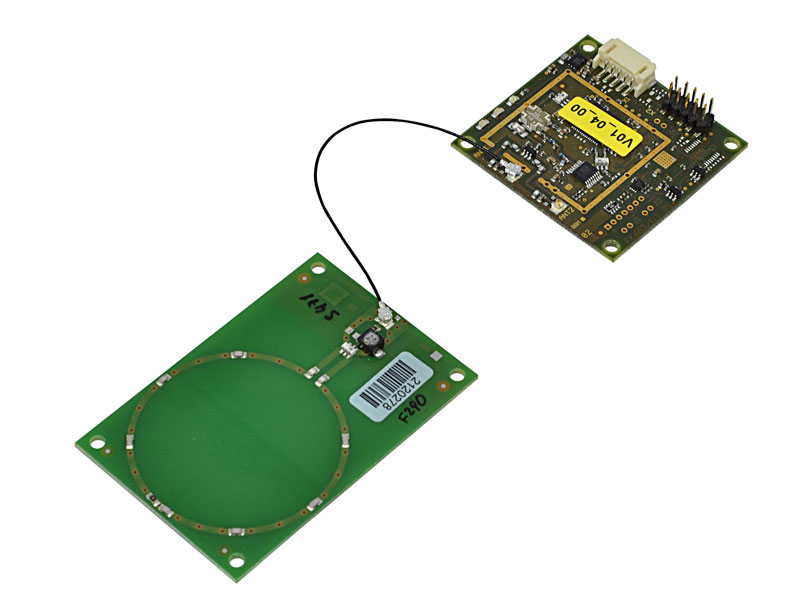

    Antena externa sí, tiene dos conectores U.FL para antenas externas
    Distancia de lectura hasta 2 metros
    Transponders soportados EPC Class 1 Generation 2 y ISO 18000-6-C (opcionalmente, mediante código de activación)
    Interface RS232-V24, Data/Clock, RS232-TTL y USB
    Conector conector 10 pines con 2,54 mm de espaciado y conector de 5 pines, tipo JST
    Entradas / Salidas no
    Modos de operación ISO Host-mode (petición de datos) y Scan Mode (autorespuesta)
    Driver sí, para comunicaciones USB
    Firmware actualizable sí
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .Net, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares europeos y americanos: EN 302 208, FCC 47 CFR part 15, IC RSS-Gen, RSS-210, EN 301 489, EN 60950
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Manual del software ISOStart 20-11-2018 Descargar
    Manual de instalación ISC.MU02 15-11-2018 Descargar
    Manual de sistema ISC.MU02 09-03-2015
    Nota de aplicación - Advanced Protocol Frame 01-10-2014
    Histórico revisiones de firmware ISC.MU02 09-01-2017
    Declaración de Conformidad UE - ISC.MU02 13-07-2017 Descargar
  • Software / Firmware
    Nombre Versión Fecha Descarga
    ISOStart - Programa de configuración lectores i-scan HF y UHF V 10.08.00 25-03-2020
    Software OBIDFirmwareUpdateTool V 8.05.00 25-03-2020
    Firmware lector ISC.MU02 V 2.05.00 15-11-2018
    Driver OBID USB para Windows V 3.26 25-03-2020
    Software demostración modo de funcionamiento ISOHostMode 01-10-2014
