Lector/grabador UHF industrial de largo alcance, hasta 16 m. Con cuatro antenas externas. Frecuencia americana. » ISC.LRU3500-FCC

Lector/grabador UHF industrial de largo alcance, hasta 16 m. Con cuatro antenas externas. Frecuencia americana. | ISC.LRU3500-FCC
Lector/grabador UHF industrial, de largo alcance, para frecuencias americanas. Puede llegar a leer hasta 16 metros de distancia. Tiene un multiplexor interno para poder gestionar hasta 4 antenas externas y se le puede conectar un multiplexor externo para gestionar antenas adicionales. La potencia máxima de emisión RF es de 4W (configurable) y tiene una sensibilidad de -80 dBm. Las comunicaciones son Ethernet, RS232, RS485, USB o Wiegand (en Scan Mode). Además tiene un conector USB Host para conectar un stick WLAN. Es ideal para aplicaciones industriales en entornos ruidosos y con presencia de metal, con alta densidad de tags (más de 150 unidades como máximo).

Destacados

  • 3 distintas familias para adaptarse a las necesidades de la aplicación
  • Potencia de salida RF: 4 Watios
  • Cumplen con todas los estándares de regulaciones aplicables
  • Caja robusta industrial de aluminio
  • Protección contra ingreso polvo y agua de IP53 (opción IP64)
  • Soporte de EPCGlobal™ Low Level Reader Protocol con librería especial LLRP
  • RSSI, anti-colisión, salida ajustable, Dense mode, etc.

Descripción

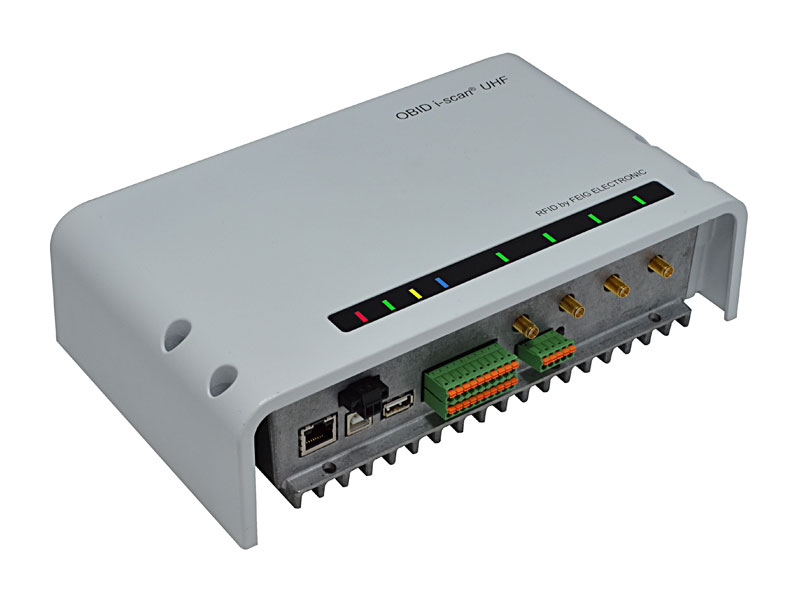

El lector/grabador UHF de largo alcance ISC.LRU3500 puede alcanzar una distancia de lectura de hasta 16 metros (dependiendo siempre del tipo de tag a leer y de las condiciones de entorno). Tiene cuatro conectores tipo SMA de 50 Ohm para conectar hasta 4 antenas externas. La caja del lector es metálica, de color blanco, con LED's indicadores de estado, y ofrece una protección IP54 contra la penetración de elemntos externos (opcionalmente puede ser IP64 añadiendo un accesorio protector).

La potencia RF es ajustable hasta los 4W (máximo 1W si está alimentado vía PoE), lo que permite que el lector se pueda utilizar en muchos ámbitos distintos de aplicación, pero está especialmente destinado a aquellas aplicaciones que requieren capturas de hasta 330 tags por segundo.

Dispone además de 5 entradas y 2 salidas optoacopladas, además de 3 salidas relé (NO). También tiene varios interfaces posibles de comunicación: Ethernet, RS232, RS485, USB y Data-Clock (sólo en scan mode). También tiene un puerto USB Host para conectar un dispositivo WiFi o memoria extraíble.

Se trata de un lector/grabador industrial, con grandes prestaciones que lo hacen especialmente adecuado para aplicaciones donde se requiere una alta densidad de tags y entornos metálicos.

Aplicaciones: control de acceso de vehículos, logística, industria, automóvil, monitorización tráfico, gestión tráfico, gestión parkings, lavanderías, gestión de residuos, instalación en transpaletas, etc.

Descargar PDF
  • Especificaciones técnicas
    Dimensiones (A x L x H) 260 mm x 157 mm x 68 mm
    Caja aluminio con recubrimiento de polvo
    Protección IP43 (opcionalmente IP64, con accesorio protector)
    Color RAL 9003
    Peso 1,8 Kg
    Alimentación 24 V DC +/- 5% (rizado del ruido: máximo 150 mV) o PoE (mín. 42,5 V DC)
    Consumo típico 24 W y máximo 95 W con multiplexor externo
    Temperatura de trabajo de -25º C hasta +55º C (en el caso del ISC.LRU3500 con PoE, hasta +50º C)
    Temperatura de almacenamiento de -25º C hasta +85º C
    Humedad de 5% hasta 95% sin condensación
    Frecuencia de operación 902 MHz a 928 MHz
    Potencia de transmisión RF de 300 mW hasta 2 W (configurable) (máx. 1 W si está alimentado vía PoE)
    Antena integrada no
    Antena externa sí, tiene 4 conectores SMA hembra para la conexión de antenas externas con multiplexor interno
    Distancia de lectura hasta 16 metros
    Transponders soportados EPC Class 1 Generation 2 y ISO 18000-6-C (opcionalmente, mediante código de activación). Otros tipos de transponders disponibles bajo demanda.
    Interface RS232, RS485, USB (full speed), Ethernet, USB Host, Data-Clock, Wiegand con switch ISC.LR.WS-A
    Conector regleta para RS232, RS485 y Data-Clock, RS-45 para Ethernet y USB, SMA para las antenas
    Entradas / Salidas 2 salidas optoacopladas 24 V DC / 20 mA (aisladas galvánicamente), 2 relés (normalmente cerrado) 24 V DC / 1 A carga constante de 2 A, 2 entradas optoacopladas máx. 24 V DC / 20 mA
    Modos de operación ISO Host Mode, Scan Mode, Buffered Read Mode y Notification Mode
    Driver sí, para comunicaciones USB
    Sistema operativo interno Linux (64 MB RAM, 256 MB Flash)
    Caracteristicas adicionales anticolisión, RSSI, RTC, monitorización del canal RF, monitorización del SWR de las antenas, control interno de sobrecalentamiento (el sobrecalentamiento del equipo puede acarrear una pérdida de funcinalidad. Se recomienda activar señal RF cuando exista un transponder en la área de detección)
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .Net, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares americanos: FCC 47 CFR part 15, IC RSS-Gen, RSS-210, EN 301 489, EN 60950, EN 50364
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Soluciones para problemas de red 15-11-2018 Descargar
    Manual del software ISOStart 20-11-2018 Descargar
    Nota de aplicación - Software Interface Low Level Reader Protocol (LLRP) 14-11-2014
    Nota de aplicación - Advanced Protocol Frame 01-10-2014
    Nota de aplicación - NXP UCODE DNA con lectores FEIG UHF 30-08-2024
    Nota de aplicación - WLAN para ISC.LRU3000 y ISC.LRU3500 05-08-2014
    Nota de aplicación - Conexión remota vía VPN a un lector RFID Ethernet 14-11-2014
    Nota de aplicación - Filtro RSSI para ISC.LRU3000 y ISC.LRU3500 05-08-2014
    Nota de aplicación - Lock Multiple Blocks- para lectores UHF 05-08-2014
    Nota comunicaciones RF con lector ISC.LRU3X00 05-08-2014
    Manual de sistema ISC.LRU3500 30-08-2024
    Manual de montaje ISC.LRU3500 30-08-2024
    Manual corto de montaje ISC.LRU3500 30-08-2024
  • Software / Firmware
    Nombre Versión Fecha Descarga
    ISOStart - Programa de configuración lectores i-scan HF y UHF V 11.11.00 28-08-2024
    Driver OBID USB para Windows 7 V 2.50 30-08-2024
    Driver OBID USB para Windows 10 V 3.26 28-08-2024
    FEIGDiscoveryTool para lectores Ethernet V 1.03.05 30-08-2024
  • Notas técnicas

    1. En los lectores UHF de medio y largo alcance de Feig, hay un led de estado de color rojo llamado “Warning”, es decir, que cuando se ilumina nos está avisando de que algo no está bien. ¿Qué pasa cuando se ilumina? ¿Qué podemos hacer para solucionarlo?

    Acceder a la nota técnica

    2. Durante la instalación de los lectores UHF ISC.LRU1002-EU, ISC.LRU3000-EU e ISC.LRU3500-EU con las antenas UHF, puede darse la situación de necesitar poner cables de antena largos. ¿Cuál es la longitud de los cables UHF y la máxima potencia permitida?

    Acceder a la nota técnica
